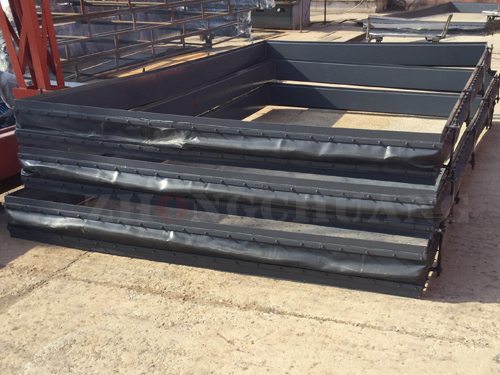

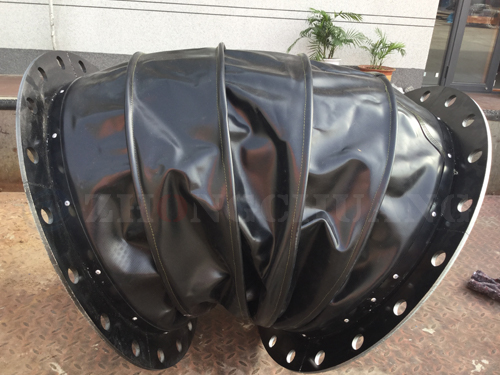

織物補償器(非金屬補償器)用來釋放煙氣熱風在傳輸過程中所引起的熱脹冷縮,蒙皮、金屬結構件、配件等組成。不同的結構件起到的作用不同。
非金屬蒙皮:主要用來承受煙氣系統壓力以及來自煙氣或外界的化學腐蝕,蒙皮的材質根據使用環境、溫度、壓力、介質等參數選用相適應的材質(常用的硅橡膠、氟橡膠、三元乙丙等)結構上由氣密層、外保護層、保溫層、支撐層和包覆層等功能層所組成。
金屬結構件:包括拉桿、框架、法蘭、導流筒、螺栓等,其中框架起到支撐蒙皮和容納隔熱填料包的作用,法蘭起到連接作用,導流筒用來保護織物補償器的蒙皮以及保溫層不受介質的腐蝕,對于含有水蒸氣的情況下,導流筒可以用來降低
織物補償器振動所引起的煙氣渦流。控制區域內的粉塵堆積,同樣降低織物補償器接觸煙氣溫度及壓力。
配件:壓板、緊固件、填料隔熱層。壓板主要用來將蒙皮固定在
補償器框架或連接管道上,壓板結構有長條形、圓弧形、環形材質上根據介質的腐蝕性選用碳鋼或不銹鋼等。緊固件需要根據織物補償器的密封性進行選用。隔熱填料層主要用來防止粉塵或顆粒物聚積,使用溫度較高的工況通過設置隔熱填料層緩解介質為了避免介質溫度對蒙皮和框架的影響。
