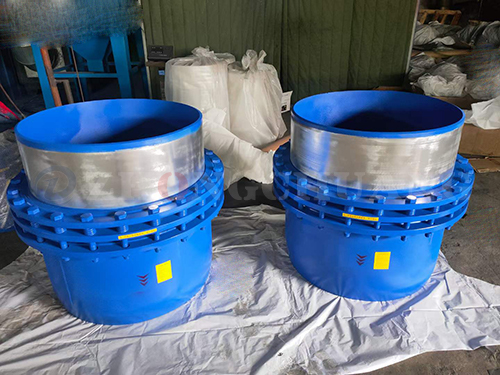

補償量大、摩擦阻力小的套筒補償器常用于熱力管道使用,根據不同的特征進行分類。中創機械小編帶你認識
套筒補償器的分類方式以及型號。
按照其功能和壓緊方式來進行分類可分為以下幾種:位移補償形式可分為:單向、雙向;填料的壓緊方式可分為:普通式、注填式;約束形式可分為:無約束型、壓力平衡型。
單向套筒補償器密封結構采用填料壓蓋式,由螺栓提供預緊力,用密封填料進行密封。在結構比較適用于熱水管道和壓力不高的場合。在壓力較高和溫度較高的場合,容易出現因預緊力不夠而導致套筒補償器泄漏。
雙向套筒補償器在單向的基礎上外套管兩個方向均有伸縮芯管,補償量為普通的兩倍,實現雙向補償,采用兩個普通型的減少了長度尺寸和降低了成本??煞譃槠胀◤?fù)式和注填復式兩種。
注填式套筒補償器由芯管、外套管、填料函、密封填料、加注管等構成,填料函里充滿了成形的盤根填料和非成形的柔性填料,使
補償器即能相對軸向滑動。密封填料起到主導密封作用的,當密封為目的維護工作。
壓力平衡式套筒補償器通過內部裝置平衡壓力推力,又叫“無推力”并不平衡摩擦力,在計算固定支架推力時,分為直通壓力型和旁通壓力型。
